Unser Angebot an sonstigen CNC Drehmaschinen

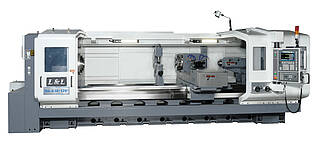

Doppelrevolver CNC Drehmaschine Modell MA / MA-U – L&L

MA

  • 1 vertikaler 8 Pos. Revolver im vorderen Bereich

  • 1 horizontaler 4-fach Revolver im hinteren Bereich

MA-U

  • 1 vertikaler 8 Pos. Revolver im vorderen Bereich

  • 1 horizontaler 4-fach Revolver im hinteren Bereich

  • Die Revolver sind auf der X Achse (X1 / X2) verstellbar



Umlaufdurchmesser über Bett

ø770 mm

Umlaufdurchmesser über Schlitten

ø400 mm

Spitzenweite

1.000 - 5.000 mm

Spitzenhöhe

420 mm

Schlittenbreite

950 mm

Querschlittenbreite

400 mm

Bettbreite

560 mm

Bettführung

3 V, 1 Flachführung

Spindelbohrung

ø153 / 205 / 230 / 255 / 305 mm

Spindeldrehzahl

6-850 / 6-600 / 5-500 / 5-500 /18-450 U/min

Antriebsleistung

18,5 (22) kW

Angebot anfordern

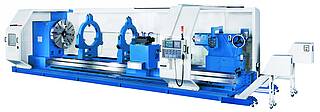

CNC-Schwerdrehmaschinen Typ LFS/LFM - WESTTURN

Eine unserer Spitzenleistungen in Qualität, Leistung und überraschender Investitionsklasse. Geschlossenes Meehanite-Feinguss- Kastenbett mit ausgewogenen Späneabfuhrkammern. Bett im 4-Führungsbahnen-Design, einer Härte von HRC72 – 75 und einer Bettbreite von 1016 mm.

Stufenlos durch die Steuerung abrufbare Drehzahlen über 4 Schaltstufen zum Erreichen von hohen Drehmomenten an der Maschinenspindel. Präzisions Kugelrollspindel für die Z-Achse mit einem Ø 80 mm und einem Servomotor mit Getriebeübersetzung von 1:4. Für die Planschieber (X-Achse) wird eine Ø 40 mm (P10) Spindel eingebaut mit 1:2 Getriebeübersetzer am Servomotor.

Automatische Schmierungen an allen beweglichen Teilen. Elektromotorische Reitstockverstellung mit Klemmung inkl. umlaufender, gehärteter und feinstgeschliffener Pinole, wobei diese mit einem Drucksensorsystem zur Anzeige der Druckkraft während des Drehens ausgestattet ist. Die Maschinenreihe wird als Standard mit einer Spindelbohrung Ø 200 mm ausgeliefert und hat eine ASA A15 Aufnahme mit Innenkegeleinsatz MK6. C-Achse und angetriebene Werkzeuge optional erhältlich.

  • Umlauf-Ø über Bett: 1.420 – 1.820 mm

  • Spitzenweite: 2.000 – 10.000 mm

  • Bettbreite: 1.160 mm

  • Bettbahnen: 3 x V, 1 x flach, 1 x schräg

  • Spindelbohrung: Ø 200 mm

  • Antriebsleistung: bis 75 kW

  • Steuerung: Siemens oder Fanuc

Modell

LFS / LFM 1400

LFS / LFM 1600

LFS / LFM 1800

Umlaufdurchmesser über Bett

ø1.420 mm

ø1.620 mm

ø1.820 mm

Umlaufdurchmesser über Schlitten

ø900 mm

ø1.100 mm

ø1.300 mm

Spitzenweite

2.000 (nur LFS) - 10.000 mm

Spitzenhöhe

750 mm

850 mm

950 mm

Schlittenbreite

1.000 mm

Querschlittenbreite

600 mm

Bettbreite

1.160 mm

Bettführung

3 V, 1 Flach-, 1 Schrägführung

Spindelbohrung

ø200 mm

Spindeldrehzahl

4 - 400 U/min

Antriebsleistung



30/37 kW (opt. 37/45 kW) LFS Serie

37/45 kW (opt. 60/75 kW) LFM Serie



Angebot anfordern

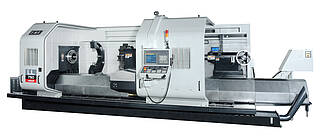

5 Bahnen CNC Drehmaschine LL Baureihe

Dieser Maschinentyp ermöglicht die Komplettbearbeitung mit aufgespannten Lünetten über die gesamte Länge.

Modell

LL 550

LL 750

LL 950

Umlaufdurchmesser über Bett

ø950 mm

ø1.150 mm

ø1.250 mm

Max. Drehdurchmesser

ø550 mm

ø750 mm

ø950 mm

Spitzenweite

3.000-10.000 mm

3.000 - 16.000 mm

Spitzenhöhe

490 mm

575 mm

675 mm

Schlittenbreite

955 mm

Querschlittenbreite

450 mm

Bettbreite

990 mm

Bettführung

2 Kastenführungen für den Schlitten, 1 V-, u. 2 Flachführungen für den Reitstock

Spindelbohrung

ø153 - 305 mm

ø153 – 405 mm

Spindeldrehzahl

9 - 600 U/min / 9 – 500 U/min / 7 – 400 U/min / 5 – 250 U/min

Antriebsleistung

22/26 kW (opt. 37/45 kW)



Angebot anfordern

Weitere Modellerweiterungen der LL Baureihe (LLA / LLB / LLB-BC)

LLA (X, Y , Z, C-Achse und Revolver)

  • X,Y,Z,C-Achse mit komplexer Bearbeitungsmöglichkeit wie Drehen, Fräsen, Bohren und Gewinden

  • Revolver mit radial angetriebenen Werkzeugen

  • Lünetten und Reitstock sind so positioniert das keine Störeinflüsse bei Bewegungen des Schlittens entstehen.

  • Verbindung der Steifigkeit einer Flachbettdrehmaschine mit der Effizienz einer Schrägbettdrehmaschine.

  • Multitasking Maschine mit der Kapazität zur Aufnahme von schweren Werkstücken

LLB (X, Y, Z, C-Achse und automatischer Werkzeugwechsler)

  • Eingesetzter automatischer Werkzeugwechsler unterstützt die Multitasking Prozesse mit einem 20fach Werkzeugmagazin.

  • Reduziergetriebe (1:1, 1:4) zur Erhöhung der Drehmomente bei niedrigen Drehzahlen

  • Lünetten und Reitstock sind so positioniert das keine Störeinflüsse bei Bewegungen des Schlittens entstehen.

LLB-BC (X, Y, Z, C, B)

  • Mit X, Y, Z, B, C- Achs Simultan 4-Achs Bearbeitung

  • Automatische Umschaltung zwischen Drehen Fräsen und Werkzeugwechsler

  • 5 Bettbahndesign und hochstabile Schwerlast Sub-Spindel

  • Komplexe Funktionen für Drehen, Fräsen, Bohren und Gewinden.

  • Kombiniert die Vorteile der CNC Steuerung, Servomotor Antriebe und Präzisions Prozess Technologie

Angebot anfordern

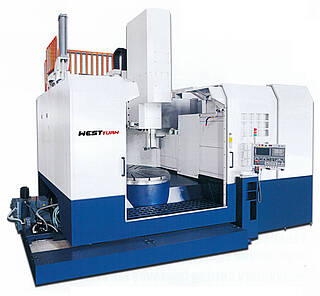

CNC-Vertikaldrehmaschinen Typ VL - WESTTURN

Das hochsteife Meehanite-Gussbett sorgt für die Stabilität bei hohen Zerspanungsanforderungen. Automatisches Werkzeugwechselsystem für den optimalen und schnellen Einsatz der Werkzeuge.

4 Backen Planscheibe im Standardzubehör enthalten. Das automatische Ausgleichssystem sorgt für einen ruhigen Spanverlauf.Tischantrieb über Getriebe mit gehärteten und geschliffenen Zahnrädern, um ein konstantes Drehmoment aufzubauen. Extra starker Motor zum Heben und Senken des Querbalkens. C-Achse und angetriebene Werkzeuge optional erhältlich.

  • Umlauf-Ø: 850 – 4.500 mm

  • Dreh-Ø: 760 – 4.500 mm

  • Drehhöhe: 650 – 2.000 mm

2-Achs CNC Drehmaschine SC-42T - Selica

Die SC-T Serie besticht durch die aussergewöhnliche Präzision und Produktivität in hervorragender Qualität sowie einer hohen Maschinenperformance.. Hohe Geschwindigkeiten für niedrige Produktionskosten bei der Stangenbearbeitung. Zur Erhöhung der Produktivität ist diese Maschine mit Stangenvorschub und Teilefänger ausrüstbar.

Max. Drehdurchmesser

ø200 mm

Max. Drehlänge

140 mm

Max. Stangenkapazität

Ø 42 mm

Spindelbohrung

Ø 44 mm

Spindelnase

A2-5

Drehzahlbereich Spindel

45~3500 rpm

Antriebsleistung

5.5 kw

Max. Hub X1/Z1-Achse

215/150 mm

Eilgang X1/Z1-Achse

16 m/min

Schaltzeit Revolver

0.3 sec

Maschinenbett

20°

Führungsbahnen

Flachführung

Abmessung (L x W x H)

2813x1350x1825 mm

Gewicht

2200 kg

Angebot anfordern

4-Achs CNC Drehmaschine SY60 - Selica

  • Max. 4-Achsen Simultansteuerung (X/Y/Z/Cs)

  • Max. 24 Werkzeughalter inkl. 6 Quer / Plan Bohrwerkzeughalter

  • Max. Drehdurchmesser 60mm

  • Ultra schneller Werkzeugwechsel im “Gang type” Werkzeugsystem zur Verkürzung der Zykluszeit

  • Y / C-Achs Simultanbetrieb zur Herstellung Polygoner Teile

  • Einfache Bedienung

Max. Drehdurchmesser Hauptspindel

42/60 mm

Max. Drehlänge

130 mm

Max. Hub X

300 mm

Max. Hub Y

150 mm

Max. Hub Z

16 mm

Max. Plan Bohrdurchmesser

M12 mm

Max. Plan Gewindeschneiddurchmesser

C / X / Y / Z Stk.

Gesteuerte Achsen

Ø55 / Ø75 mm

Spindel Bohrung

45 ~ 3500 U/min

Drehzahlbereich Spindel

3000 U/min

Bohrgeschwindigkeit Mantelfläche

3000 U/min

Bohrgeschwindigkeit Planfläche

16 m/min

X/Z/Y Achs Eilganggeschwindigkeit

7.5 kw

Antriebsleistung

1.5 kw

X-Achs Motor

1.5 kw

Y-Achs Motor

1.5 kw

Z-Achs Motor

1.5 kw

Bohrmotor Quer

1.5 kw

Bohrmotor Plan

1.5 kw

Abmessung

2785 x 1920 x 1900 mm

Gewicht

3370 kg

Angebot anfordern

Multifunktion - Drehzentrum TT75 - MULTI

  • Produktionsmaschine für vollautomatische Bearbeitung

  • Möglichkeit der Bearbeitung von Wellen und flanschartigen Teilen

  • Bearbeitung mit einer hohen Genauigkeit in optimaler Zeit

  • Nutzung von Technologien Drehen, Fräsen und weitere Technologien auf Basis einer hohen CNC System-Unterstützung

  • Modular-Bauweise der Maschine mit Möglichkeit einer optimalen Konfiguration der Maschine

  • Hohe Steifheit der Maschine, Anwendung von modernsten Werkzeuge und Technologien

  • Reiches Zubehör ermöglicht maximale Nutzung der Maschine in allen technologischen Applikationen

Hauptparameter der Maschine

Umlaufdurchmesser über die Abdeckungen der Bettführungen

1.000 mm

Maximaler Drehdurchmesser über die Supporte im ganzen Bereich

750 mm

Maximale Spannlänge – einziger Obersupport mit B Achse, Untersupport (beiderseitige Unterstützung im Reitstock

Längenvariante + 400 mm

Längenvarianten der Maschine

2.000, 3.000, 4.000, 5.000, 6.000 mm

Maximaler Längsvorschub des oberen Supports Z1

Längenvariante + 350 mm

Maximaler Quervorschub des oberen Supports X1

782 mm

Maximale Zustellung der Achse Y1

+120/-90 mm

Maximale Spindeldrehzahl des Werkzeugkopfes

6.500 U/min

Leistung der Elektrospindel 100% des Werkzeugkopfes ESB

29,3 kW

Spindelnase der Hauptspindel (DIN 55026)

A2–15

Spannung der Werkzeuge

CAPTO 6, 8, HSK 80

Drehwinkel der stufenlose Verdrehung der Achse B

115 (102.5) °

Gesamtgewicht der Maschine (gemäß Längenvariante und Konfiguration

55.000 ÷ 78.000 kg

Größtes Werkstückgewicht (bei beiderseitigen Aufspannen ohne Setzstöcke) und bei Standardlagerung der Spindel

3.000 kg

Größtes Werkstückgewicht (bei beiderseitigen Aufspannen ohne Setzstöcke) und bei verstärkter Lagerung NNK der Spindel

4.500 kg

Größtes Werkstückgewicht fliegend gespannt in der Spindel des Hauptspindelstockes bei Standardlagerung der Spindel

600 kg

Größtes Werkstückgewicht fliegend gespannt in der Spindel des Hauptspindelstockes bei verstärkter Lagerung NNK der Spindel

1.500 kg

Angebot anfordern
