Werkzeugmaschinen Kompetenzzentrum

Unser Angebot an Schrägbettdrehmaschinen

Schrägbettmaschine SL Serie – AKIRA SEIKI

Die ideale Maschine für schwere Lasten bei hoher Qualität und polierten Oberflächenbearbeitungen in hohen Spindeldrehzahlen zur Darstellung den aktuellsten Schnitttechnologien.

  • Stabile Spindelkastenbaugruppe
  • Spindelstock mit thermischer Kontrolle
  • 2-stufiges Bett zur Erhöhung der Steifigkeit
  • Verstärkte Rahmenkonstruktion

Beide Maschinen sind auch mit angetriebenen Werkzeugen und C-Achse erhältlich.





Modell

SL30SL40

Max. Umlauf-ø über Bett

600 mm750 mm

Max. Umlauf-ø über Support

400 mm550 mm

Max. Dreh-ø über Support

400 mm550 mm

Max. Drehlänge

600 (1.000) mm

950 (1.500) mm

Spindelbohrung

65103

Spindelmotorleistung

18 kW44

Drehmoment

410 Nm

2.106 Nm (Getriebe)

Werkzeugrevolverplätze

1212

Maschinengewicht

5.200 kg

9.000 kg

Angebot anfordern

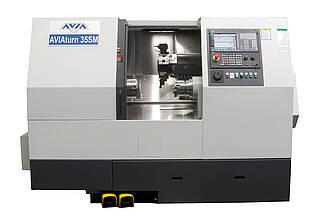

CNC Schrägbettdrehmaschine AVIATURN 35

Die AVIAturn – Drehmaschinen wurden nach modernsten Entwicklungskriterien, die in der Welt der CNC-Schrägbettdrehmaschinen
herrschen, entwickelt.
Nachstehende Aspekte wurden besonders in Betracht gezogen:

  • Ergonomische Bedienung
  • Gute Späneentsorgung aus der Bearbeitungszone
  • Vollständige Abdeckung der Führungen und anderer Teile gegen Späne
  • Steifigkeit der Bauelemente
  • Bearbeitungsgeschwindigkeit

Die Drehmaschinen der Typenreihe AVIAturn sind besonders zur Serienfertigung geeignet. Dank der Anwendung modernster CNC Steuerungssysteme, hohen Spindeldrehzahlen und Eilvorschüben zeichnen sich diese Maschinen durch sehr hohe Produktivität aus.

Modell

AVIAturn 35

AVIAturn 35M

AVIAturn 35SM

DREHBEREICHE

Reitstock

Reitstock, angetr. Werkzeuge, C-Achse

angetr. Werkzeuge, C-Achse, Gegenspindel

Max. Umlauf-Ø über Bett

540 mm

540 mm

540 mm

Max. Dreh-Ø über Support

350 mm

320 mm

320 mm

Max. Drehlänge

450 mm

400 mm

400 mm

Max. Stangen-Ø

65 mm

65 mm

65 mm

SPINDEL

  HAUPTSPINDEL

GEGENSPINDEL

Spindelkopfaufnahme

Typ A2-6

Typ A2-6Typ A2-6

Typ A2-5

Max. Spindeldrehzahl

5.000 U/min

5.000 U/min5.000 U/min

6.000 U/min

3-Backenfutter-Ø

200 mm

200 mm200 mm

160 mm

Spindelbohrung

77 mm

77 mm77 mm

Spindelmotorleistung
S1/S6-60%/S6-40%

11 / 11 / 15 kW



11 / 11 / 15 kW



11 / 11 / 15 kW

7,5 / 7,5 / – kW

ALLGEMEINE ANGABEN



Abmessungen: L x B x H
(ohne Späneförderer)

276x160x182 cm276x160x182 cm

285x160x182 cm

Gewicht ca.

3.850 kg3.850 kg

4.000 kg

Angebot anfordern

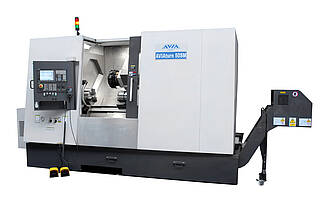

CNC Schrägbettdrehmaschine AVIATURN 50

Modell

AVIAturn 50

AVIAturn 50M

AVIAturn 50SM

DREHBEREICHE

745 mm

Reitstock, angetr. Werkzeuge, C-Achse

angetr. Werkzeuge, C-Achse, Gegenspindel

Max. Umlauf-Ø über Bett

500 mm

745 mm

745 mm

Max. Dreh-Ø über Support

880 mm

500 mm

500 mm

Max. Drehlänge

450 mm

880 mm

800 mm

Max. Stangen-Ø

80 mm

80 mm

80 mm

SPINDEL

  HAUPTSPINDEL

GEGENSPINDEL

Spindelkopfaufnahme

Typ A2-8

Typ A2-8

Typ A2-8

Typ A2-6

Max. Spindeldrehzahl

3.500 U/min

3.500 U/min

3.500 U/min

5.000 U/min

3-Backenfutter-Ø

315 mm

315 mm

315 mm

200 mm

Spindelbohrung

93,5 mm

93,5 mm

93,5 mm

Spindelmotorleistung
S1/S6-60%/S6-40%

21,5/26,5/30,5 kW

21,5/26,5/30,5 kW

21,5/26,5/30,5 kW

12/14/18 kW

ALLGEMEINE ANGABEN



Abmessungen: L x B x H
(ohne Späneförderer)

405x210x240 cm

405x210x240 cm

405x210x240 cm

Gewicht ca.

7.000 kg

7.000 kg

7.500 kg

Angebot anfordern

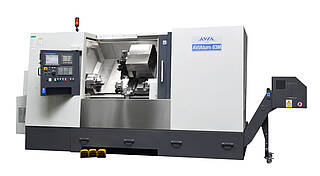

CNC Schrägbettdrehmaschine AVIATURN 63

Modell

AVIAturn 63

AVIAturn 63M

DREHBEREICHE

Reitstock

Reitstock, angetr. Werkzeuge, C-Achse

Max. Umlauf-Ø über Bett

745 mm

745 mm

Max. Dreh-Ø über Support

520 mm

520 mm

Max. Drehlänge

630 mm

630 mm

Max. Drehlänge, mit / ohne Lünete

1.300 / 1.380 mm

1.300 / 1.380 mm

Max. Stangen-Ø

90 mm

90 mm

SPINDEL



Spindelkopfaufnahme

A2-8 / A2-11

A2-8 / A2-11

Max. Spindeldrehzahl

2.800 U/min

2.800 U/min

3-Backenfutter-Ø

400 mm

400 mm

Spindelbohrung (Option)

105 / 127

105 / 127

Spindelmotorleistung
S1/S6-60%/S6-40%

29,6 / 36,5 / 43 kW

29,6 / 36,5 / 43 kW

ALLGEMEINE ANGABEN



Abmessungen: L x B x H
(ohne Späneförderer)

450x215x236 cm

450x215x236 cm

Gewicht ca.

8.500 kg

8.500 kg

Angebot anfordern
