Unser Angebot an Tafelscheren

Mechanisiche Kulissenschnitt Tafelschere
Baykal, Typ RGS mit NC Hinteranschlagsteuerung

  • Durchgängige, geschweißte Stahlkonstruktion
  • Steifer Schneidbalken arbeitet in Rollenlagern und Bronzeführungen
  • Motorischer Hinteranschlag mit NC Steuerung
  • Mechanischer Niederhalterbalken
  • Frontlehre und Auflagearme zum Schneiden von breiten Blechen
  • Geräuschfreier direkt gekuppelter Motor mit Untersetzung
  • Wartungsfreies Kupplungssystem



Leistung 450 N/mm²

Leistung 700 N/mm²

Schnittlänge

SchnittwinkelGewicht

1560 x 3,5

3,5 mm1,5 mm1.540 mm1,8°              1.620 kg
2060 x 44 mm2 mm2.040 mm1,8°2.320 kg

2560 x 4

4 mm2 mm2.540 mm1,8°2.820 kg

3150 x 3

3 mm1,5 mm3.130 mm1,5°3.450 kg

Angebot anfordern

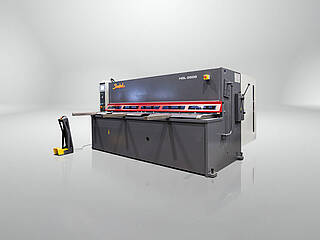

Hydraulische Schwingschnitt Tafelschere
Baykal, HGL mit motorischem, NC-gesteuerten Hinteranschlag

  • Geschweißter Ganzstahlrahmen für maximale Steifheit
  • Schwingender Oberbalken auf selbstjustierenden Lagern
  • Oberbalken und Arbeitstisch in kastenartiger Ausführung
  • Der Schnittspalt wird zentral, über einen Hebel verstellt Geringer Schnittwinkel (1,2°-1,8°) keine Verstellung aufgrund schwerer Konstruktion und Schwingschnittkonzept nötig
  • Geringer Messerverschleiß



Leistung 450 N/mm²

Leistung 700 N/mm²

Schnittlänge

SchnittwinkelGewicht
2600 x 66 mm4 mm2.560 mm1,6°4.670 kg
3100 x 66 mm4 mm3.060 mm1,6°5.450 kg
3100 x 88 mm5 mm3.060 mm1,8°6.380 kg
3700 x 66 mm4 mm3.660 mm1,2°7.300 kg
4100 x 66 mm4 mm4.060 mm

1,2°

9.150 kg

Angebot anfordern

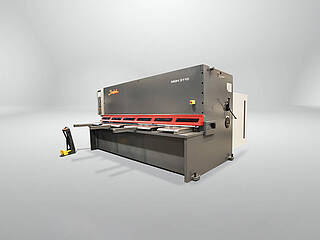

Hydraulische Schwingschnitt Tafelschere
Baykal, Typ MGH,bis 20mm mit NC-Hinteranschlag

  • Geschweißter Ganzstahlrahmen für maximale Steifheit
  • Motorischer NC Hinteranschlag
  • Schwingender Oberbalken auf selbstjustierenden Rollenlagern
  • Hinteranschlag mit Rückzug
  • Hydraulisches Überlastventil
  • Doppelt wirkende Zylinder
  • Ausladung der Seitenständer 250 mm
  • Kompakter Hydraulikblock
  • Schnittspaltverstellung zentral, über einen Hebel



Leistung 450 N/mm²

Leistung 700 N/mm²

Schnittlänge

SchnittwinkelGewicht
3100 x 66 mm4 mm3.060 mm1,5°6.800 kg
3100 x 1010 mm6 mm3.060 mm9.000 kg
3100 x 1313 mm8 mm

3.060 mm

2,2°11.000 kg
3100 x 1616 mm10 mm3.060 mm2,7°14.800 kg
3100 x 2020 mm13 mm3.060 mm19.600 kg
4100 x 1010 mm6 mm4.060 mm13.000 kg
4100 x 1313 mm8 mm4.060 mm2,2°15.500 kg

Angebot anfordern

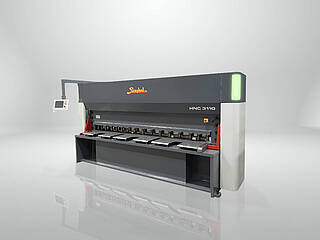

Hydraulische Kulissenschnitt Tafelschere
Baykal, Typ HNC bis 25mm mit Schnittwinkelverstellung

  • Stabile, schwere Schweißkonstruktion. Der Rahmen wird nach dem Schweißen komplett auf einer Portalfräsmaschine bearbeitet um maximale Genauigkeit zu gewährleisten
  • Hydraulik Hörbiger, Schongau
  • NC Steuerung. Blechdicke, Sorte und Hinteranschlagmaß werden eingegeben, Schnittwinkel, Schnittspalt und Hinteranschlag werden automatisch verstellt
  • Kugelumlaufspindel
  • Hinteranschlag 1000 mm
  • Hydraulischer Schnittspalt und Schnittwinkel



Leistung 450 N/mm²

Leistung 700 N/mm²

Schnittlänge

SchnittwinkelGewicht
3100 x 66 mm4 mm3.070 mm

0,5° - 1,5°

7.800 kg
3100 x 1010 mm6 mm

3.070 mm

0,5° - 2,0°

11.000 kg
3100 x 1313 mm8 mm3.070 mm

0,5° - 2,5°

13.000 kg
100 x 616 mm10 mm

3.070 mm

0,5° - 3,0°

17.000 kg
3100 x 2020 mm13 mm3.070 mm

0,5° - 3,0°

21.000 kg
3100 x 2525 mm16 mm

3.070 mm

0,5° - 3,5°

24.000 kg
4100 x 66 mm4 mm4.070 mm

0,5° - 1,5°

12.000 kg
4100 x 1010 mm6 mm

4.070 mm

0,5° - 2,0°15.000 kg
4100 x 1313 mm8 mm

4.070 mm

0,5° - 2,5°18.000 kg
4100 x 1616 mm10 mm4.070 mm0,5° - 3,0°22.000 kg
4100 x 2020 mm13 mm4.070 mm0,5° - 3,0°26.000 kg
6100 x 66 mm4 mm6.070 mm0,5° - 1,5°22.000 kg
6100 x 1010 mm6 mm6.070 mm0,5° - 2,0°30.000 kg
6100 x 1313 mm8 mm6.070 mm0,5° - 2,5°38.000 kg
6100 x 1616 mm10 mm6.070 mm0,5° - 3,0°43.000 kg
6100 x 2020 mm13 mm6.070 mm0,5° - 3,0°46.000 kg

Angebot anfordern
