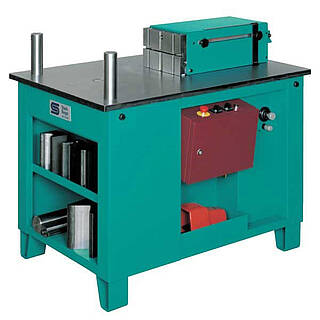

Horizontale Richt- und Biegemaschine
Die Stierli Bieger AG entwickelt und baut durchdachte Horizontalbiege-und Richtmaschinen sowie Dreheinrichtungen. 1936 wurde die erste Biegemaschine produziert und seitdem stetig weiterentwickelt. Heute ist die Stierli Bieger AG Weltmarktführer bei hochwertigen Horizontalbiege- und Richtmaschinen. Durch den Einsatz von Standardwerkzeugen sowie der unterschiedlichsten Sonderwerkzeuge, ist eine große Vielfalt von Fertigungsmöglichkeiten gegeben. Diese können von der manuellen Steuerung über die NC-Steuerung bis hin zur vollgesteuerten CNC Biegemaschine realisiert werden.
120HE – 700HE auch als CNC-Version erhältlich.
220HE – 700HE auch als CNC/W-Version erhältlich.
220HE – 700HE auch als CNC/WP-Version erhältlich.
CNC/W mit Winkel- und Längenprogrammierung sowie Proportional Hydraulik
CNC/WP mit Winkelprogrammierung und automatischem Nachbiegen mit Proportional Hydraulik
Technische Daten | 85HE | 120HE | 220HE | 420HE | 700HE |
Druckkraft (kN) | 85 | 120 | 220 | 420 | 700 |
Werkzeughöhe (mm) | 100 | 130 | 130/150 | 200 | 300 |
Hublänge (mm) | 0-120 | 0-170 | 0-200 | 0-300 | 0-350 |
Biegeleistung flach (mm) | 100x10 | 130x12 | 130x16 | 200x16 | 300x30 MW240 |
Rohrbiegen G | 3/8“-1 ½“ | 3/8“-2“ | 3/8“-3“ | ||
Motorleistung (kW) | 1,5 | 1,5 | 3,0 | 4,0 | 7,5 |
Geschwindigkeit (m/min) | 0,6 | 0,6 | 0-0,6 | 0-0,6 | 0-0,6 |
Abmessung (mm) | 870x400 | 1.050x650 | 1.100x80 | 1-250-850 | 1.960.1.010 |
Gewicht (kg) | 240 | 420 | 650 | 800 | 2.200 |

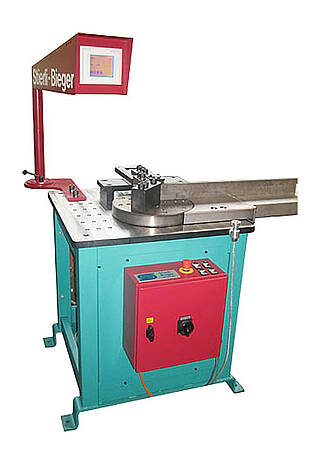

Radial Biegemaschine
Sehr leistungsfähige Anlagen, welche mit einer modernen „Touch Screen“ 2-Achsen-Steuerung ausgerüstet sind. Der Bediener kann die Anlage sehr leicht programmieren. Es können 200 Programme abgespeichert werden. Die Winkeleingabe kann im Programm jederzeit in +/- 0.1° Schritten korrigiert werden, um materialbedingte Toleranzen auszugleichen. Die sehr starke Radial-Biegemaschine ist so gebaut, dass die unterschiedlichsten Werkzeuge sehr einfach aufgebaut werden können. Bei großen Radien, Bogensegmenten, Biegungen über 90°, Spiralen, geschlossenen Formen und vielen anderen Anwendungen, ist die Stierli-Bieger Radial einzusetzen. Die hohe Stundenleistung für 180°-Bogen erreichen Sie durch die digitale Winkelvorwahl mit Basiskompensation und dem automatischen Rückfederungs- Ausgleich. Die Bedienung erfolgt durch Hand- oder Fuß-Schalter.
Technische Daten | 2500 NC | 5000 NC | 10.000 NC |
| Arbeitskraft (Nm) | 2.450 | 5.000 | 10.000 |
| Werkzeughöhe (mm) | 60 | 100 | 100 |
| Biegeteller ø (mm) | 390 | 390 | 390 |
| Biegeleistung flach (mm) | 60x15 | 100x20 | 100x25 |
| Biegeleistung rund (mm) | bis 30mm | bis 40mm | bis 50mm |
| Geschwindigkeit (U/min) | 12,5 | 6,0 | 6,0 |
| Abmessung (mm) | 880x740 | 900x800 | 1.200x1.000 |
| Gewicht (kg) | 505 | 950 | 1.800 |

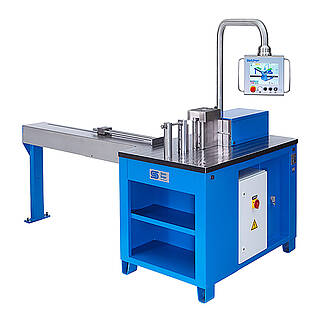

Horizontal Biegecenter 220 CNC-WP Hybrid
Die Maschine ist mit einer modernen Hybrid Hydraulik-Technologie ausgestattet. Daraus resulitieren eine Energieeinsparung bis zu 80 % und eine sehr geräuscharme Biegemaschine. Weitere Infos zur Werkzeugmaschine unter www.stierli-bieger.com.
| Technische Daten | |
Arbeitskraft | 22 to 220 / kN |
| Werkzeughöhe | 130 mm / 5" (inch) |
| Biegeleistung flach | 150 / 16 mm |
| Steuerung | CNC Steuerung |
| Programmspeicher | 100'000 |
| Messgenauigkeit | +/- 0.1° |
| Hublänge | 200 |
kleinste U-Biegung | 45 mm (auf Wunsch auch kleiner) |
| Geschwindigkeit | 0 - 0.6 m/min stufenlos |
| Motorleistung | 3.0 kW |
| Normalspannung | 3 x 400 V / 50 Hz (Andere Spannungen) |
| Abmessung | 1100 x 800 mm |
| Gewicht | 650 kg |
| Montage | mobil |

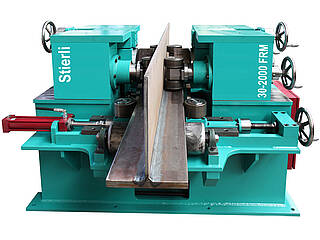

Flanschrichtmaschine FRM-30
Die Flanschrichtmaschine FRM-30 ist für das Richten von Flanschenan geschweissten T-Trägern und H-Trägern konzipiert. Das horizontale Design der Maschine erlaubt ein einfaches Handling von grossen und schweren Trägern. Das Werkstück wird der Maschine mittels Rollenbahn zugeführt. Der Antrieb erfolgt über zwei kraftvolle Getriebemotoren. Das Richten des Trägers erfordert einen bis mehrere Durchläufe. Die Richt-Rollen der Maschine werden auf das Werkstück und den gewünschten Richtwert eingestellt.
Seitlich einstellbare Führungszylinder halten und führen das Werkstück während dem Richtvorgang.
Die robuste Konstruktion der Flanschrichtmaschine von Stierli-Bieger garantiert beste Richtwerte am Werkstück, einen zuverlässigen Betrieb und eine lange Lebensdauer bei niedrigem Wartungsaufwand.
| Technische Daten | Schmaler H-Träger | T-Träger, L-Träger |
Flansch Breite (b) | 150 ~ 500 mm | 150 ~ 250 mm |
| Flansch Dicke (t2) | 5 ~ 15 mm | 5 ~ 15 mm |
| Steg Höhe (a) | über 250 mm | 250 ~ 2000 mm |
| Steg Dicke (t1) | 4 ~ 16 mm | 4 ~ 16 mm |
| Länge | 1.5 - 15 m | 1.5 - 15 m |
| Gewicht | max. 12.000 kg / Stück | max. 12.000 kg / Stück |
Schienen Biegemaschine und Richtmaschine 2200 CNC - RAIL
- Biegen von Rillenschienen
- Biegen von Vignolschienen
- Biegen von Zungenschienen und Richten (Zungenrichtmaschine)
- Biegen von Vollschienen
- Sonderschienen biegen
- Schienen Knick biegen
- Richten von Schienen
- Torsionsrichten von Schienen
- Richten von Herzstücken
Die leistungsstarke CNC mit Lasersteuerung stellt die langjährige und hohe Kompetenz von Stierli-Bieger im Bau von modernen und hochwertigen Schienen Biege- und Richtmaschinen dar.
| Technische Daten | |
| Arbeitskraft | 220 to / 2200 kN |
Werkzeughöhe | 300 mm / 11.81" (inch) |
| Normalspannung | 3x400 V / 50 Hz |
| Montage | mobil |
| Widerlagerverstellung | Automatisch |
Biegemaschine für Schiffprofile 2200 NC - SE

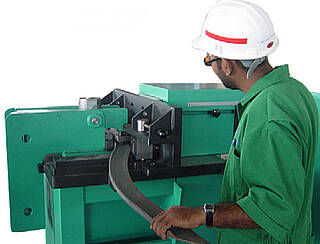

Die Unviersal Schiffrahmen Biegemaschine von Stierli-Bieger kann für folgende Biege- und Richtarbeiten eingesetzt werden:
- Biegen von Schiffspanten (HP-Profil, Flachwulststahl,
- Hollandprofil) einfach / doppelt
- Biegen von T-Profil, L-Profi
- Hochkantbiegen von Flachstahl
- Biegen von Sonderprofilen
Durch ein Umrichten der Werkzeuge kann die Maschine auch als Universal- Richt- und Biegemaschine betrieben werden:
- Rohre biegen bis 3"
- Biegen mit V-Biegeprisma zum Flachstahl biegen
- Diverse Richtarbeiten ausführen
- Richten von Schweissteilen und Schweisskonstruktionen
- Richten von Stahlplatten und Brennteilen
- Schwere Formbiegearbeiten (Arbeiten mit schweren Biegeprismen oder Gesenken)
| Technische Daten | |
| Arbeitskraft | 220 to / 2200 kN |
Biegeleistung flach | HP 320 |
| Rohrbiegen | 4" |
| Steuerung | NC Steuerung |
| Programmspeicher | 200 |
| Messgenauigkeit | +/- 0.1 mm |
| Geschwindigkeit | 0 - 0.6 m/min stufenlos regelbar |
| Normalspannung | 3x400 V / 50 Hz (andere Spannungen) |
| Montage | mobil |
