Unser Angebot an CNC Flachbett Drehmaschinen

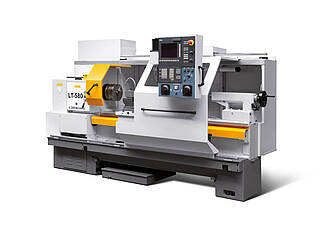

CNC Flachbett Drehmaschine LT 580
- Maschine mit 3 manuellen Vorgelegestufen
- Siemens Steuerung 828D
|
Technische Daten bei 2.000 mm SW |
|
|---|---|
| Modell | LT580 |
|
Umlauf ø über Bett |
580 mm |
|
Umlauf ø über Schlitten |
380 mm |
|
Bettbreite |
400 mm |
|
Spitzenweiten |
885 - 4.885 mm |
|
Spindelbohrung |
72 mm |
|
Drehzahlbereich |
25 - 2.000 U/min |
|
Antriebsleistung |
11 kW |
|
Gewicht |
3.800 kg |

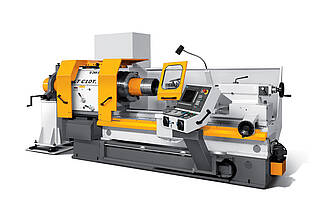

CNC Flachbett Drehmaschine LT C 10T.10 / LT C 10T.12
- Maschine mit 4 manuellen Vorgelegestufen
- Siemens Steuerung 828D
|
Technische Daten bei 3.000 mm SW |
|
|---|---|
|
Umlauf ø über Bett |
800 mm |
|
Umlauf ø über Schlitten |
560 mm |
|
Bettbreite |
560 mm |
|
Spitzenweiten |
1.500 - 6.000 mm |
|
Drehzahlbereich |
8 - 400 U/min |
|
Antriebsleistung |
18,5 kW |
| Gewicht | 6.100 kg |
| Modell | LTC10T.10 | LTC10T.12 |
|
Spindelbohrung |
260 mm | 315 mm |

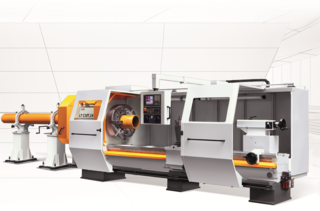

ZMM CNC Flachbett Drehmaschine LTC 10 T.14 / LTC 10 T.14 M
- Stufenlose Drehzahlregelung in 4 Vorlegestufen
- Steuerung Siemens/Fagor
|
Technische Daten bei 3.000 mm SW |
|
|---|---|
| Modell | LTC 10 T.14 / LTC 10 T.14 M |
|
Umlauf ø über Bett |
1.020 mm |
|
Umlauf ø über Schlitten |
770 mm |
|
Bettbreite |
560 mm |
|
Spitzenweiten |
1.500 - 6.000 mm |
|
Drehzahlbereich |
5 - 315 U/min |
|
Spindelbohrung |
358 mm |
| Gewicht | 6.680 kg |
CNC Flachbett Drehmaschine LT 800 / LT 1000 / LT 1250
- Maschine mit 4 manuellen Vorgelegestufen
- Siemens Steuerung 828D
| Technische Daten bei 3.000 mm SW | LT800 | LT1000 |
LT1250 |
|---|---|---|---|
|
Dreh ø über Bett |
890 mm | 1.090 mm | 1.320 mm |
|
Dreh ø über Schlitten |
490 mm | 690 mm | 940 mm |
|
Bettbreite |
700 mm | ||
|
Spitzenweiten |
1.500 - 6.000 mm | ||
|
Spindelbohrung |
155 mm | ||
|
Drehzahlbereich |
3,7 - 1.000 U/min | ||
|
Antriebsleistung |
30 kW | ||
|
Gewicht |
8.800 kg | 9.300 kg | 9.800 kg |

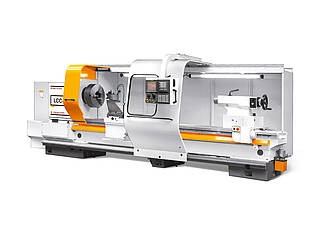

CNC Flachbett Drehmaschine LCC 800 / LCC 1000 / LCC 1250
- Maschine mit 2 automatisch schaltenden Vorgelegestufen
- Siemens Steuerung 828D
|
Technische Daten bei 3.000 mm SW |
|
|---|---|
|
Bettbreite |
700 mm |
|
Spitzenweiten |
1.500 - 6.000 mm |
|
Spindelbohrung |
155 mm |
|
Drehzahlbereich |
2 - 700 U/min |
|
Antriebsleistung |
30 kW |
| Modell | LCC800 | LCC1000 | LCC1250 |
|
Dreh ø über Bett |
890 mm | 1.090 mm | 1.320 mm |
|
Dreh ø über Schlitten |
460 mm | 690 mm | 940 mm |
|
Gewicht |
8.800 kg | 9.300 kg | 9.800 kg |

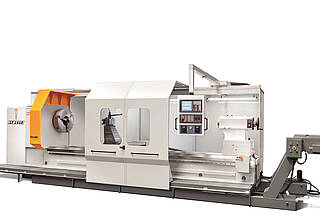

CNC Flachbett Drehmaschine LT 1410
- Stufenlose Drehzahlregelung in 4 Vorlegestufen
- Steuerung Siemens/Fagor
|
Technische Daten bei 3.000 mm SW |
|
|---|---|
|
Umlauf ø über Bett |
1.410 mm |
|
Umlauf ø über Schlitten |
1.000 mm |
|
Bettbreite |
800 mm |
|
Spitzenweiten |
2.000 - 9.000 mm |
|
Drehzahlbereich |
1,5 - 500 U/min |
|
Spindelbohrung |
205 mm |
| Gewicht | 14.800 kg |

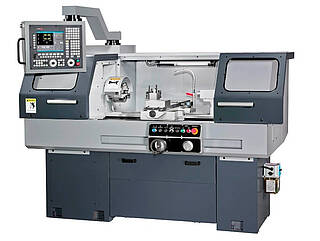

CNC Flachbett Drehmaschine WESTTURN 1440NC
FANUC, Fagor oder Siemes Siemens Steuerungen
CNC- und Handbedienung. Elektronische Handräder zum manuellen Drehen. Teach In Modus.
Halbautomatik, Automatik (Zyklus) und Teileprogramm. stufenlose Spindeldrehzahl 30-2000 U / min. Spindelbohrung Ø38mm. 2-fach unterstützte Spindel mit 2 Präzisionskegelrollenlagern. Alle Getriebezahnräder bestehen aus Chrom, Nickel, Molybdänlegierungsstahl und sind einsatzgehärtet sowie „REISHAUER“ geschliffen.
Zwangs Sprühschmiersystem für den Spindelstock.
Hochpräzise Kugelgewindetriebe. Bett- und Kreuzwegegehärtet nach HB 450. Autoschmiereinheit für alle Gleitflächen und Kugelumlaufspindeln.
3.5KW Hauptmotor oder 5.7kw Hauptservomotor.
|
Technische Daten |
|
|---|---|
|
Umlauf ø über Bett |
356 mm |
|
Umlauf ø über Schlitten |
172 mm |
|
Bettbreite |
206 mm |
|
SPINDEL |
|
|
Anzahl Spindeldrehzahlen |
3 / 1 (Opt.) |
| Drehzahlbereich | Hi 2000-410 U/min ( 30-2000 U/min Servomotor (Opt.) ) |
| Drehzahlbereich | MID 540-110 U/min ( 30-2000 U/min Servomotor (Opt.) ) |
| Drehzahlbereich | LO 140/30 U/min ( 30-2000 U/min Servomotor (Opt.) ) |
| Spindelbohrung | 38 mm |
| Spindelnase | D1-4 CAMLOCK |
| Verfahrweg Reitstockpinole | 100 mm |
| Kegel Reitstockpinole | MK 3 |
| Durchmesser Reitstockpinole | ø 45 mm |
|
Antriebsleistung |
3,5kW / Servo motor 5.7kW (Opt.) |
| Abmessung L x B x H | 2070 x 1360 x 1683 mm |
|
Gewicht |
1.200 kg |

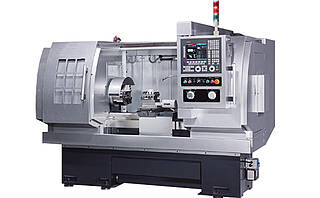

CNC Flachbett Drehmaschine WESTTURN 1740 - 2080 NC
- FANUC, Fagor oder Siemes Siemens Steuerungen
- CNC- und Handbedienung
- Elektronische Handräder zum manuellen Drehen.
- Teach In Modus
- Halbautomatik, Automatik (Zyklus) und Teileprogramm
- stufenlose Spindeldrehzahl 10-2000 U / min. in 3 Vorgelegestufen
- Spindelbohrung Ø86mm
- 3-fach unterstützte Spindel mit 2 Präzisionskegelrollenlagern und Kugellager
- alle Getriebezahnräder bestehen aus Chrom, Nickel, Molybdänlegierungsstahl und sind einsatzgehärtet sowie „REISHAUER“ geschliffen
- Zwangs Sprühschmiersystem für den Spindelstock
- Hochpräzise Kugelgewindetriebe
- Bett- und Kreuzschlittenbahnen gehärtet nach HB 450
- Autoschmiereinheit für alle Gleitflächen und Kugelumlaufspindeln
- 7,5 kw Hauptservomotor
|
Technische Daten |
||||||
|---|---|---|---|---|---|---|
| Modell | 1740 NC | 1760 NC | 1780 NC | 2040 NC | 2060 NC | 2080 NC |
|
Umlauf ø über Bett |
440 mm | 510 mm | ||||
|
Umlauf ø über Schlitten |
235 mm | 305 mm | ||||
|
Bettbreite |
330 mm | |||||
|
Spitzenweiten |
1000 mm | 1.500 mm | 2.000 mm | 1.000 mm | 1.500 mm | 2.000 mm |
|
Spindeldrehzahlbereiche |
2.000~240 (High) - 380~45 (Middle) - 84~10 U/min (Low) | |||||
| Spindelbohrung | 86 mm | |||||
| Spindelnase | D1-4 CAMLOCK | |||||
| Verfahrweg Reitstockpinole | 160 mm | |||||
| Kegel Reitstockpinole | MK 5 | |||||
| Durchmesser Reitstockpinole | ø 75 mm | |||||
| Antriebsleistung | 7,5 kW | |||||
|
Gewicht |
1.800 kg | 2.000 kg | 2.300 kg | 2.100 kg | 2.300 kg | 2.600 kg |
