Unser Angebot an Rundschleifmaschinen

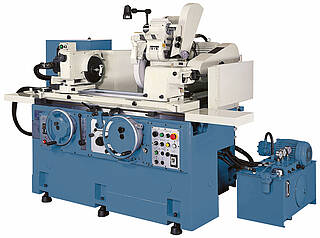

Universal Außen Rundschleifmaschinen WESTGRIND Modellreihe GU

Kompakte Universal Rundschleifmaschine mit einer Positioniergenauigkeit von 0,001 mm. Ideal geeignet für lange, Mehrfach Absätze und Profil Schleifaufgaben. Optional ist eine Innenschleifeinrichtung erhältlich.

  • Schleifspindel in hydrostatischer Lagerung
  • Multifunktionaler Schleifspindelkopf
  • Hydraulischer und manuell einstellbarer Reitstock
  • Verwindungssteifer Maschinengrundkörper mit hydrostatischer Schmierung der Führungen.

Die Maschinen sind in folgenden Varianten erhältlich:
S Serie: Handvorschub
P Serie: autom. Hydraulikvorschub
NC Serie: gesteuerte Variante über PLC Touch Screen

Modell

GU-3250

GU-3275

GU-32100

Umlauf ø über Tisch

320 mm320 mm320 mm

Spitzenweite

500 mm750 mm1000 mm

Max. Schleif ø

280 mm

280 mm

280 mm

Max. Scheibenabmessung

405x56x127

405x56x127

405x56x127

Max. Last zwischen
Spitzen

150 kg

150 kg

150 kg

Max Schleifscheiben
Umfangsgeschwindigkeit

33 m/s

33 m/s

33 m/s

Geschwindigkeit Werkstückspindel

5-750 U/min

5-750 U/min

5-750 U/min

Antriebsleistung Schleifscheibe

3,7 kW3,7 kW

3,7 kW

Antriebsleitung Werstückspindel

1 kW

1 kW

1 kW

Maschinengewicht

2.800 kg3.300 kg

3.800 kg

Angebot anfordern

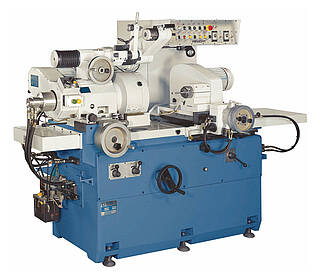

Innen Rundschleifmaschine WESTGRIND RIG 150

Maschine mit automatischen hydraulischen Schleifscheibenvorschub. Die hydraulische Schmierung sorgt für eine niedrigen Reibungskoeffizienten was sich gesteigerter Stabilität und einer hohen Positioniergenaugkeit bemerkbar macht. Schrägkugellager im Schleifkopf zur Lastaufnahme von axial – und radial wirkenden Kräften sorgen für höchste Genauigkeit bei hohen Drehzahlen.

Auch als NC und CNC Version erhältlich.

Modell

RIG 150

Schleifbereich innen

6-150 mm

Max. Schleiftiefe

150 mm

Max. Spannlänge

150 mm

Umlauf ø über Tisch

520 mm

Umlauf ø im Futterschutz

320 mm

Drehzahl Werkstückspindel

0-800U/min

Antriebsleistung Schleifscheibe

1,5 kW

Antriebsleitung Werkstückspindel

0,75 kW

Maschinengewicht

2.200 kg

Angebot anfordern
