Unser Angebot an Pendelschleifmaschinen

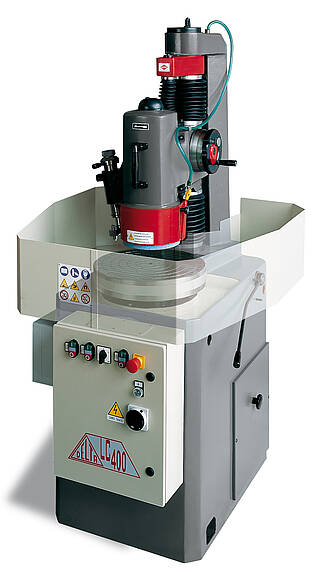

Pendelschleifmaschinen LF LB LC Baureihe

DELTA, führender Hersteller von Pendelschleifmaschinen ist auf dem Markt mit fünf verschiedenen Modellen mit feststehendem Tisch, Drehtisch und Schwingtisch in den modernsten Ausführungen mit höchstem Automatisierungsgrad vertreten.

  • maximale konstruktive Steifigkeit
  • Schleifkopf mit spezieller Elektrospindel (2,2-3,0 kW), dynamisch ausgewuchtet
  • schneller vertikaler Vorschub mit Handrad
  • mikrometrische Feineinstellung mit Klinkenkupplung
  • Elektroanlage mit Niederspannungssteuerung (pelv 24V)
  • Nassschleifeinrichtung mit Absetzbecken und Elektropumpe
  • einfache Anwendung
  • höchste Zuverlässigkeit

Für Modelle mit Rundtisch (Drehtisch):

  • Zahnriemenantrieb und Planetengetriebe
  • permanente Elektro-Magnetspannplatte mit serienmäßig verbauter elektronischer Steuereinheit

Für Modelle mit Schwingtisch:

  • Zahnriemenantrieb
  • permanente Elektro-Magnetspannplatte mit serienmäßig verbauter elektronischer Steuereinheit

Technische Daten

LB300LF350LC400LC500

Abstand Achsen Schleifscheibe / Säule

300 mm315 mm315 mm315 mm

Max. Abstand Tischebene / Schleifscheibe

280 mm280mm --

Max Abstand Magnetspannplatte / Schleifscheibe

--205 mm205 mm

Größte Schleiffläche

140x330 mm

155x360 mm

ø400 mm

ø500 mm

Zustellung je Handradumdrehung

2 mm2 mm2 mm

2 mm

Feinzustellung

0,01 mm0,01 mm0,01 mm

0,01 mm

Topfscheibe-Abmessungen

178x78x78 mm

200x80x78 mm200x80x78 mm

200x80x78 mm

Drehzahl der Schleifscheibe per Minute

2.840 U/min

2.840 U/min2.840 U/min

2.840 U/min

Tischdrehzahl / Minute

--20/40(2-30) 1/min

20/40(2-30) 1/min

Leistung der Spindelmotor

3 kW3 kW3 kW

3 kW

Gewicht

400 kg550 kg680 kg

740 kg

L/B/H

850x85x1.650 mm

1.050x950x1.750 mm

1.050x950x1.750 mm

1.200x950x1.750 mm
