Unser Angebot an CNC Universal Werkzeugfräsmaschinen

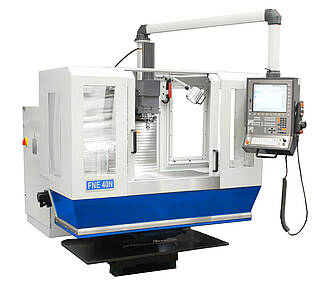

CNC Universal Werkzeugfräsmaschine FNE 40N
Die AVIA-Fräsmaschine Typ FNE 40 N ist eine Weiterentwicklung der erfolgreichen Maschine FNE 40 NC. Die universelle AVIA- FNE 40 N ist eine CNC- gesteuerte Fräsmaschine, die mit der Heidenhain Steuerung TNC 620 ausgestattet ist.
Das Einsatzgebiet der AVIA- FNE 40 N ist die rationelle und wirtschaftliche Bearbeitung von Werkzeugen, Formen und Serienteilen. Eine Besonderheit dieses Maschinentyps sind die konventionellen Handräder (X- und Y-Achse), die zusätzlich eine manuelle Bedienung der Maschine ermöglichen.
Somit ist die AVIA- FNE 40 N nicht nur eine vollwertige CNC- bahngesteuerte- Fräsmaschine, sondern auch als konventionelle Fräsmaschine einsetzbar.
Dank ihrer hohen Qualität und Präzision hat sie sich in unzähligen Fertigungsbereichen wie z.B. dem Werkzeug- und Formenbau, der Automotiv- Industrie und deren Zulieferern sowie bei vielen Lohnfertigungen, als zuverlässige und leistungsfähige Maschine etablieren können.
Anordnung des Vertikalfräskopfes direkt auf der Hauptspindel
Kugelgewindespindeln für die X- Y- und Z-Achse, Gleichlauffräsen in X- und Y- Richtung möglich
Alle elektrischen Bedienungselemente an einer Seite, im beweglichen Steuerpult
Sicherheitshandräder
Werkzeugaufnahme nach DIN 69871A- Steilkegel ISO 40
Zentralschmierung für die Führungsbahnen und Kugelrollspindel
CE-Konformität
Stufenlose Vorschübe mit Eilgang 10 / 6 m/min über separate Vorschubmotoren
Modell | FNE 40N |
Tisch | 800x400 mm |
Tischbelastung | 400 kg |
Verfahrwege X/Y/Z | 620 / 420 / 400 mm |
max. Spindeldrehzahl/ Option | 4.000/8000 U/min |
Spindelmotor | 5,5 kW |
Steuerung | Heidenhain TNC 620 / iTNC 530 |

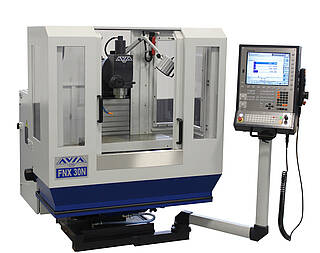

Avia CNC Universal Werkzeugfräsmaschine FNX 30N
Die AVIA FNX 30 N zählt zu den modernsten universellen CNC-Werkzeug-Fräsmaschinen, die derzeit auf dem Markt erhältlich sind. Diese Maschine findet ihren Anwendungsbereich im Werkzeugbau ebenso wie in Ausbildungsbetrieben und der Einzelteil- und Serienfertigung.
Mit einer Drehzahl von bis 3.000 min-1, einem maximalen Abstand von 450 mm zwischen Arbeitstisch und Vertikalspindelnase und Eilganggeschwindigkeiten von bis zu 6 m/min ist die FNX 30N für eine Vielzahl von Einsatzzwecken die ideale Maschine.
Eine Besonderheit dieses Maschinentyps sind die konventionellen Handräder in der X- und Y-Achse, die zusätzlich eine manuelle Bedienung der Maschine ermöglichen.
Somit ist die AVIA - FNX 30N nicht nur eine vollwertige CNC- bahngesteuerte- Fräsmaschine, sondern auch als konventionelle Fräsmaschine einsetzbar.
Stufenlose Spindeldrehzahlen und Vorschübe mit Eilgang 6 / 3 m/min
Spielfreie präzisionsgeschliffene Kugelrollspindeln in allen drei Achsen.
Gleichlauffräsen in X- und Y- Richtung möglichSpielfreie Rollen-Linearführungen gewährleisten die Steifheit und Stabilität
und verhindern den Stip-Slick EffektSchwenkbares und zentral angeordnetes Bedienpanel ermöglicht eine komfortable
Bedienung der Maschine in jeder Lage
Verfahrbare Pinole für Bohrarbeiten sowie Fräsen von tiefen Taschen
Werkzeugaufnahme nach DIN 2080
Steifes, kompaktes Gussdesign um höchste Genauigkeit zu erreichen
Tisch | 710x315 mm |
max. Werkstückgewicht | 200 kg |
Verfahrwege X/Y/Z | 400 / 315 / 350 mm |
max. Spindeldrehzahl | 3.000 U/min |
Spindelmotor | 5,5 kW |
Steuerung | Heidenhain TNC 620 |

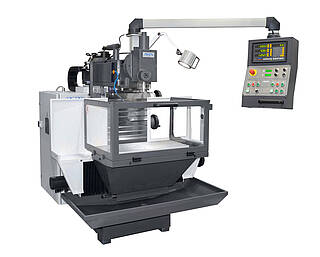

Universal Werkzeugfräsmaschine FNX 30P
Kugelumlaufspindel in allen 3 Achsen
Mechanisches Handrad
Führungsbahnabdeckungen
Kühlmitteleinrichtung,
Beleuchtung
Horizontale und vertikale Spindel
Tisch | 315x710 mm |
Verfahrwege X/Y/Z | 400 / 315 / 350 mm |
Spindeldrehzahl | 3.000 U/min |
Vorschübe | Stufenlos |
Antriebsleistung | 5,5 kW |
Gewicht | 1.500 kg |
Universal Werkzeugfräsmaschine FNE 40P
Kugelumlaufspindel in allen 3 Achsen
Kühlmitteleinrichtung
Beleuchtung
Führungsbahnabdeckungen
Verkleidung des Arbeitsraums
Gegenhalter für Horizontalspindel
Horizontale- und vertikale Spindel
Modell | FNE 40P |
---|---|
Tisch | 800x400 mm |
Tischbelastung | 400 kg |
Verfahrwege X/Y/Z | 620 / 420 / 400 mm |
Spindeldrehzahl | 4.000 U/min (stfl.) |
Vorschübe | stufenlos |
Antriebsleistung | 5,5 kW |
Gewicht | 1.900 kg |

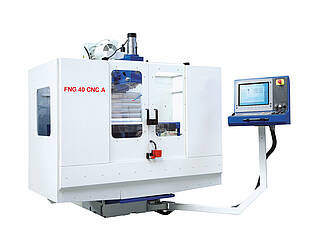

CNC Werkzeugfräsmaschine FNG 40 CNC-A / FNG 50 CNC-A
Die Maschine FNG 40 CNC sowie 50 CNC sind in 3 Achsen bahngesteuerte Werkzeugfräsmaschinen mit einer Horizontalspindel im Spindelstock und mit einer Vertikalspindel im Fräskopf, wobei der Vertikalkopf um ± 90° schwenkbar ist. Mit der pneumatisch-hydraulischen Werkzeugspannung eine einwandfreie Werkzeugspannung sichergestellt.
Volle Spindelleistung bereits ab 450 U/min.
Direkte Wegmessung in allen 3 Achsen
Pneumatisch-hydraulische Werkzeugspannung
Gehärtete Führungsbahnen
Gegenflächen sind mit TURCITE beschichtet
Einfache und bequeme Bedienung
kompakte Anordnung
Automatische Zentralschmierung
Große Steifigkeit
Genauigkeit und Zuverlässigkeit
Steuerung Heidenhain TNC320
Horizontal- und Vertikalfrässpindel
Modell | FNG 40 CNC-A | FNG 50 CNC-A |
Tisch | 800x400 mm | 900x500 mm |
Tischbelastung | 350 kg | 350 kg |
Verfahrwege X/Y/Z | 600 / 400 / 400 mm | 700 / 500 / 500 mm |
Spindeldrehzahl | 50 – 4.000 U/min (stfl.) | 50-4.000 U/min (stfl.) |
Vorschübe | X/Y 1-8.500 mm/min, Z 0-7.000 mm/min | X/Y 1-8.500 mm/min, Z 0-7.000 mm/min |
Eilgang | X/Y 8.500 mm/min, Z 7.000 mm/min | X/Y 8.500 mm/min, Z 7.000 mm/min |
Antriebsleistung | 5,5 kW | 5,5 kW |
Gewicht | 2.750 kg | 2.750 kg |
