Unser Angebot an Radialbohrmaschinen
Radialbohrmaschine RB 50 - 1600
Eine außergewöhnlich preiswerte Maschine aus China, die in Lizenzkooperation mit der tschechischen Firma MAS gebaut wird (nachdem MAS nur noch die Vorwahlgeschalteten Mantelradialen VO50 herstellt - siehe nachfolgende Dokumentation).
- Ölumlaufschmierung
- Gehärtet und geschliffene Zahnräder sowie Auslegerarmauflagen.
- Hydraulische Klemmung und hydraulisch geschaltete Drehzahlen (keine Vorwahlschaltungen)
- 16 Drehzahlen
- 16 Vorschübe
- Zur Ausstattung gehört ein Würfeltisch und die Kühlwasseranlage.
- Maschine mit CE
Modell | RB 50 - 1600 |
|---|---|
Ausladung | 1600mm |
Bohr ø | 50 / 60mm |
Spindelaufnahme | MK5 |
Drehzahlen | 25 - 2000 U/miin |
Schnellradialbohrmaschine
Typ | ALZSPRINT 30 |
|---|---|
Bohrleistung Stahl / St 60 | 30 mm |
Bohrtiefe (Spindelhub) | 140 mm |
max. Drehzahl | 3050 U/min |
Werkzeugaufnahme | MK 4 |
Ausleger | Ja |
Verfahrbereich | 900 mm |
Schnellradialbohrmaschine SW 32 G
Technische Daten | SW 32 G |
|---|---|
Dauer-Bohrleistung in E335 | 32 mm |
Dauer-Bohrleistung in GG 20 | 40 mm |
Gewindeschneiden (E335 / GG 20) | M 27 / M 36 |
Vorschübe ca. | 0,1 - 0,2 - 0,3 mm / U |
Kurzspindel | MK 4 |
Spindelhub ca. | 150 mm |
Antriebsleistung ca. | 2,0 / 2,4 kW |
Drehzahlbereich der Hauptspindel | 80-2000 min-¹ / 51-1000 min-¹ |
Schnellradialbohrmaschine SW 40 VE-SL
Technische Daten | SW 40 VE-SL |
|---|---|
Dauer-Bohrleistung in E335 | 40 mm |
Dauer-Bohrleistung in GG 20 | 40 mm |
Gewindeschneiden (E335 / GG 20) | M 27 / M 36 |
Vorschübe ca. | 0,08-0,1-0,2-0,3 mm/U |
Kurzspindel | MK 4 |
Spindelhub ca. | 200 mm |
Antriebsleistung ca. | 2,4 / 3,0 kW |
Drehzahlbereich der Hauptspindel | ca. 80-2000 min-¹ |

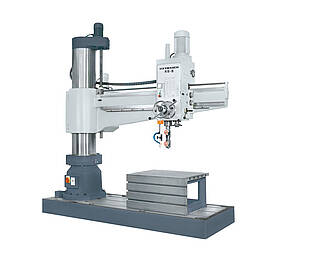

Radialbohrmaschinen Baureihe RB
Die Radialbohrmaschinen der Baureihe RB sind Getriebemaschinen mit hoher Leistungsfähigkeit, die für die unterschiedlichsten Bohrbearbeitungen ihr Einsatzgebiet finden wie: Vollbohren, Aufbohren, Senken, Reiben, Plansenken von Stirnflächen und Gewindebohren
Technische Daten | RB 40/12-16 | RB 50/12-16 | RB 63/20 |
|---|---|---|---|
Bohrleistung mm | 40 | 50 | 63 |
Ausladung mm | 1.200 - 1.600 | 1.200 - 1.600 | 2.000 |
Spindelhub mm | 315 | 315 | 380 |
Säulendurchmesser mm | 350 | 350 | 450 |
Werkzeugkegel MK | 5 | 5 | 6 |
Antriebsleistung kW | 4,0 | 4,0 | 5,5 |
Radialbohrmaschinen Baureihe VO
die Radialbohrmaschine VO 75 und VO 100 ist zum Bohren, Ausbohren,Ausreiben und Gewindescheiden in grossen und komplizierten Werkstücken bestimmt
sie findet Anwendung in Stück- sowie Serienfertigung und ist zum Einsatz in Produktionslinien geeignet
die Maschine zeichnet sich durch hohe Leistung und Genauigkeit aus
unter Verwendung von entsprechenden Vorrichtungen kann die Maschine in vielen Fällen ein Bohr- und Fräswerk ersetzen
die Maschine ist mit Tastenanwahl von Drehzahlen und Vorschübe ausgerüstet
die Bohrtiefe kann auf einer Drehskala mit festem Anschlag eingestellt werden
Bohrschlitten- und Mantelklemmung sind hydraulisch
Technische Daten | VO 75 | VO 100 |
|---|---|---|
max. Bohrdurchmesser im Stahl | 75 | 100 |
max. Bohrdurchmesser im Grauguss | 90 | 110 |
max. Gewindedurchmesser im Stahl | M 75 x 4 | 76x6 |
max. Gewindedurchmesser im Grauguss | M 85 x 4 | 100x6 |
max. vertikale Armverstellung mm | 950 1 | 155 |
max. Bohrschlittenverstellung auf dem Arm | 1614 | 2015 |
Spindeldrehzahlbereich 1/min | 11,2-2000 | 9-2800 |
Leistung des Spindelantriebmotors kW | 7,5 | 11 |
Gewicht Maschine kg | 6900 | 12100 |
Radialbohrmaschinen Baureihe RB-A / RB-B / RB-C
Technische Daten | RB-A 1600 | RB-B 2000 | RB-C 2500 |
|---|---|---|---|
Bohrleistungen in ST 60 (mm): | 50 | 75 | 100 |
Gewindeschneidleistung E335: | M40 | M60 | M80 |
Werkzeugaufnahme ca.: | MK 5 | MK 5 | MK 6 |
Spindelhub (mm) ca.: | 300 | 420 | 600 |
Ausladung max. | 1.570 | 2.000 | 2.500 |
Vorschübe (mm/U) ca.: | (5) 0,08-0,55 | (12) 0,075-1,0 | (18) 0,05 - 3,00 |
Antriebsleistung (kW) ca. : | 3,3 | 7,5 | 15 |
Spindeldrehzahlen (Schaltgetriebe U/min.) ca. : | 30 – 1.400 | 24 – 1.400 | 16 – 1.300 |
