Unser Angebot an Abkantpressen
Konventionelle Abkantpresse
Baykal, Typ APH mit Torsionswelle
- Das Maschinengestell ist eine starre Schweißkonstruktion
- Konstruktionsbedingt sind die Pressen in der Lage die beim Betrieb entstehenden Kräfte mühelos aufzunehmen
- Motorische Tiefenpositionierung durch mechanische Präzisionstiefenanschlägein den Zylindern, bedienbar über Drucktaster am Bedienpanel
- Unabhängiges Verstellen des linken Zylinders zur Feineinstellung der Parallelität
- CE-Sicherheitslichtvorhang - der Pressbalken kann auch im Eilgang mit dem Fußpedal bedient werden, so dass der komplette Arbeitsvorgang von einem Bediener ausgeführt werden kann
- Kompakte und wartungsarme Hydraulikeinheit
- Hydraulik- und Elektronikausstattung von renomierten Herstellern
- Druckschalter und Manometer zur einfachen Regelung der Biegekraft und Vermeidung von Werkzeugschäden
TYP APH | Kraft | Biegelänge | zwischen d. Ständern |
|---|---|---|---|
120 x 35 | 350 kN | 1250 mm | 1070 mm |
| 2103 x 40 | 400 kN | 2100 mm | 1600 mm |
2604 x 60 | 600 kN | 2600 mm | 2050 mm |
2606 x 90 | 600 kN | 2600 mm | 2050 mm |
3104 x 90 | 900 kN | 3100 mm | 2550 mm |
3106 x 120 | 1200 kN | 3100 mm | 2550 mm |
3108 x 160 | 1600 kN | 3100 mm | 2550 mm |
3110 x 200 | 2000 kN | 3100 mm | 2550 mm |
3112 x 240 | 2400 kN | 3100 mm | 2550 mm |
3116 x 300 | 3000 kN | 3100 mm | 2550 mm |
3706 x 160 | 1600 kN | 3700 mm | 3250 mm |
3706 x 160 | 1600 kN | 3700 mm | 3250 mm |
| 3710 x 240 | 2400 kN | 3700 mm | 3250 mm |
| 4106 x 160 | 1600 kN | 4100 mm | 3550 mm |
| 4108 x 200 | 2000 kN | 4100 mm | 3550 mm |
| 4110 x 240 | 2400 kN | 4100 mm | 3550 mm |
| 4112 x 300 | 3000 kN | 4100 mm | 3550 mm |

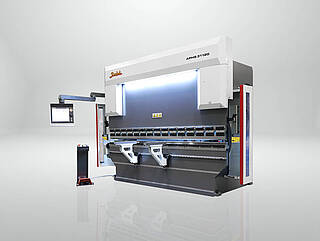

CNC Abkantpresse
Baykal, Typ APHS mit graphischer 2D CNC Steuerung
- Starre Schweißkonstruktion, Monoblock-Stahlrahmen für minimale Verwindung unter Last
- Oberbalken mit zwei Zylindern, aus geschmiedetem Qualitätsstahl, präzisionsgehont
- Pressbalken auf der gesamten Hubstrecke in reibungsarmen Führungen
- Vollelektronische Synchronisierung mit Proportionalregelventil-Technik gewährleistet höchste Biege- und Wiederholgenauigkeit durch dauernde Überwachung und Korrektur der Balkenparallelität mittels CNC-System
- Eintauchtiefen-Messung durch Glasmaßstäbe
- EU-Hydraulik in Blockbauweise
- Schaltschrank mit Belüftung
TYP APH | Kraft | Biegelänge | zwischen d. Ständern |
|---|---|---|---|
| 1250 x 40 | 400 kN | 1250 mm | 1070 mm |
| 2104 x 60 | 600 kN | 2100 mm | 1600 mm |
| 2604 x 60 | 600 kN | 2600 mm | 2050 mm |
| 2606 x 90 | 900 kN | 2600 mm | 2050 mm |
| 3104 x 90 | 900 kN | 3100 mm | 2550 mm |
| 3106 x 120 | 1200 kN | 3100 mm | 2550 mm |
| 3108 x 160 | 1600 kN | 3100 mm | 2550 mm |
| 3110 x 200 | 2000 kN | 3100 mm | 2550 mm |
| 3112 x 240 | 2400 kN | 3100 mm | 2550 mm |
| 3116 x 300 | 3000 kN | 3100 mm | 2550 mm |
| 3705 x 120 | 1200 kN | 3700 mm | 3250 mm |
| 3706 x 160 | 1600 kN | 3700 mm | 3250 mm |
| 3708 x 200 | 2000 kN | 3700 mm | 3250 mm |
| 3710 x 240 | 2400 kN | 3700 mm | 3250 mm |
| 3712 x 300 | 3000 kN | 3700 mm | 3250 mm |
| 4106 x 160 | 1600 kN | 4100 mm | 3550 mm |
| 4107 x 200 | 2000 kN | 4100 mm | 3550 mm |
| 4109 x 240 | 2400 kN | 4100 mm | 3550 mm |
| 4112 x 300 | 3000 kN | 4100 mm | 3550 mm |
| 4116 x 440 | 4400 kN | 4100 mm | 3550 mm |
| 6104 x 160 | 1600 kN | 6100 mm | 5100 mm |
| 6106 x 240 | 2400 kN | 6100 mm | 5100 mm |
| 6108 x 300 | 3000 kN | 6100 mm | 5100 mm |
| 6110 x 380 | 3800 kN | 6100 mm | 5100 mm |
| 6112 x 440 | 4400 kN | 6100 mm | 5100mm |
| 6114 x 500 | 5000 kN | 6100 mm | 5100 mm |
| 6116 x 600 | 6000 kN | 6100 mm | 5100 mm |
