Referenzprojekt Brückenkran

Bau, Montage und Inbetriebnahme
eines Brückenkrans

Unser Auftraggeber:
MBM Techglas GmbH

Die MBM Techglas GmbH steht seit 1989 für Qualität „Made in Germany“. Das Unternehmen beliefert seit über 27 Jahren die Industrie mit Spitzenprodukten im Bereich der Flachglasveredlung. In Kooperation mit diversen Partner wurden unteranderem Projekte wie die Beleuchtung der Airbus Lackierhalle Hamburg für den A380 oder des Hauptbahnhof Berlin realisiert. Der Service am Kunden und der Anspruch an das Produkt wird hier groß geschrieben.

Die Aufgabe

Bau eines Einträger-Brückenkrans 5 t x 12 m in Profilträgerbauweise, Montage im laufenden Betrieb und Inbetriebnahme.

Die Leistung

Der Kran wurde von Blumenbecker konstruiert, gebaut, angeliefert, montiert und in Betrieb genommen.
Beim Stahlbau bestand die Herausforderung darin, die speziellen räumlichen Gegebenheiten zu berücksichtigen und sehr sensibel mit den Stahlträgern umzugehen. So wurden die Stützabstände und Stützenausführungen individuell geplant und montiert. Durch eine Laufkatze mit optimierten Anfahrmaßen wurde die Hubhöhe ausgereizt und die Hallenhöhe bis auf 50 mm ausgenutzt.

Eine weitere Herausforderung stellte die Montage im laufenden Betrieb der Glasmanufaktur dar. Gerade Staub und Dreck sind bei Glas sehr problematisch. Eine Produktionsunterbrechung kam jedoch aufgrund der Auftragslage nicht infrage.

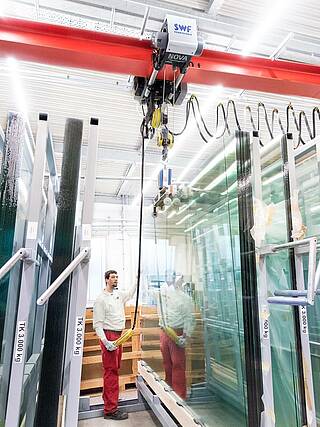

Mit dem neuen Brückenkran lassen sich nun die 3,20 m breiten Glasplatten und die bis zu 1,8 t schweren Glaspakete schneller für die Weiterverarbeitung platzieren. Außerdem kann MBM Techglas kosteneffizienter einkaufen, da jetzt Kistenmaterial verwendet werden kann.

Unser Kunde sagt:

»Die Montage war unproblematisch und ich bin mit dem Endprodukt sehr zufrieden.«

Simon Werner,
Geschäftsführer MBM Techglas GmbH



Die Technik im Einzelnen

Kranbauart: Einträger-Brückenkran 5 t x 12 m, Profilträgerbauweise
Kranfahrt: max. 40 m/min
Katzfahrt:max. 20 m/min
Heben/Senken: mit Volllast 8 m/min
Lastaufnahmemittel: Glasgreifer
Bedienung:kabelgebundene Steuerung
Besonderheiten: Für spätere Modifizierungen ist der Kran bereits für die Nachrüstung einer Funksteuerung und den Einbau eines Vakuumgreifers vorbereitet.
