Unser Angebot an Ausklinkmaschinen

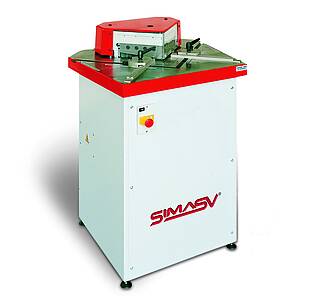

AF 228/B mit festem Winkel

  • Kompakte Konstruktion mit 90° Schneidkopf aus speziellem Sphäroguss GS500.
  • Robuster Arbeitstisch aus Stahl mit konischen Nuten die für eine optimal Anhaftung der Anschlagwinkel sorgen. Die Skalierungen sind eingeprägt.
  • Der Schnitte kann an der Messerspitze (Negativschnitt bis 6 mm Dicke) oder der Basis (Positivschnitt bis 8mm Dicke) ansetzen.
  • Automatische Einstellung des Spiels zwischen den Messern in einem Bereich von 1-8 mm (patentiert)

Winkel

90°

Messerlänge

220 mm

Materialstärke R42/mm²

8 mm

Hub pro Minute

40

Motor

3 kW

Tischabmessung

650 x 780 mm

Abmessung L/B/H

700/750/1.100 mm

Gewicht

650 kg

Angebot anfordern

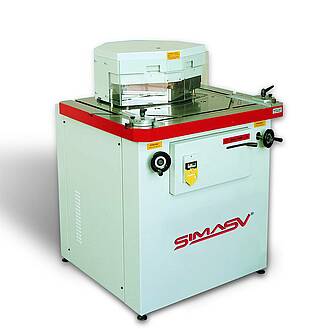

AV 226/B mit variablem Winkel

  • Kompakte Konstruktion mit von 30° - 140° verstellbarem Schneidkopf aus speziellem Sphäroguss GS500.
  • Robuster Arbeitstisch aus Guss GS500 mit konischen Nuten die für eine optimale Anhaftung der Anschlagwinkel sorgen. Die Skalierungen sind eingeprägt.
  • Der Schnitt setzt an der Messerspitze oder der Basis an.
  • Automatische Einstellung des Spiels zwischen den Messern in einem Bereich von 1-6 mm (patentiert)

Winkel

30-140°

Messerlänge

220 mm

Materialstärke R42/mm²

6 mm 60° / 3,5 mm 30°

Hub pro Minute

40

Motor

3 kW

Tischabmessung

950 x 800 mm

Abmessung L/B/H

950 / 1.000 / 1.220 mm

Gewicht

870 kg

Angebot anfordern

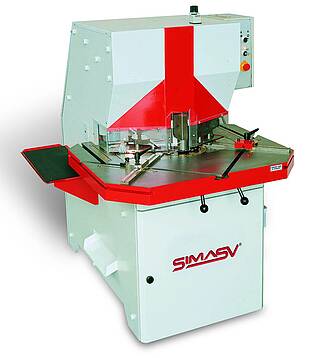

LC 1025 mit variablem Winkel

  • Einziges Exemplar weltweit, das Bleche von bis zu 10mm Dicke schneiden kann.
  • Robuste, erheblich belastbare C-Konstruktion von 30° - 135° verstellbarem Schneidkopf aus speziellem Sphäroguss GS500.
  • Solider Arbeitstisch aus Guss GS500 mit konischen Nuten die für eine optimale Anhaftung der Anschlagwinkel sorgen. Die Skalierungen sind eingeprägt.
  • Von oben nach unten sicher geführtes mobiles Aggregat mit hydraulischen Spannvorrichtungen für ein perfektes Schneiden das an der Spitze oder der Basis anstzen kann.

Winkel

30° - 135°

Messerlänge

255 mm

Materialstärke R42/mm²

10 mm 60° / 4,5 mm 30°

Hub pro Minute

45

Motor

5,5 kW

Tischabmessung

1.020 x 800 mm

Abmessung L/B/H

1.150 / 1.450 / 1.500 mm

Gewicht

1.415 kg

Angebot anfordern

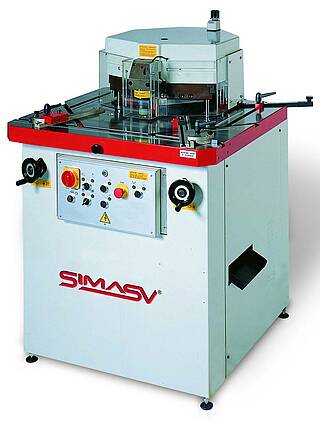

AV 226/PA mit variablem Winkel und Stanzkopf

  • Kompakte Konstruktion mit von 30° - 140° verstellbarem Schneidkopf aus speziellem Sphäroguss GS500.
  • Robuster Arbeitstisch aus Guss GS500 mit konischen Nuten die für eine optimale Anhaftung der Anschlagwinkel sorgen. Die Skalierungen sind eingeprägt.
  • Der Schnitt setzt an der Messerspitze oder der Basis an.
  • Automatische Einstellung des Spiels zwischen den Messern in einem Bereich von 1-6mm (patentiert)
  • Hydraulische Sperrung der Messerbewegung
  • Möglich ist die Anwendung eines festen Stanzkopfes zum Lochen, zur Herstellung von Sicken, Lüftungsschlitzen im Nachsetzbetrieb, geradlinigen Schnitten, Nibbeln, etc.

Winkel

30° - 140°

Messerlänge

220 mm

Materialstärke R42/mm²

6 mm 60° / 3,5 mm 30°

Max. Stanzleistung

ø 30x3,5 mm (ø 40x2mm optional)

Hub pro Minute

40

Motor

3 kW

Tischabmessung

950 x 800 mm

Abmessung L/B/H

950/1.000/1.260 mm
Gewicht960 kg

Angebot anfordern
